門型ラーメンの模型により、動的荷重と静的荷重を考えてみたい：

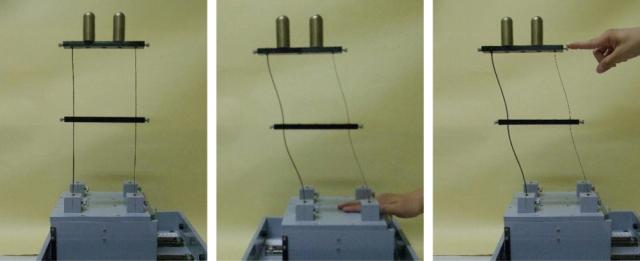

写真左から順に...
写真a：静止状態（鉛直荷重のみ作用）
写真b：振動中（手で揺らしている⇒動的応答）
写真c：静的荷重（頂部を指で押している⇒静止状態）

まずは、動的応答と静的応答を整理する：
● 動的応答 dynamic response：荷重や変位が時間的に変化し、慣性力が発生する。
● 静的応答 static response：変位の時間的な変化（速度、加速度）がなく、静止している。

（左から）写真aは、頭部に錘（質点）を2個搭載し静止している。写真bは、基部架台を手動で振動させている。この場合、部材頂部の質点に加速度αが作用し、慣性力－ｍαが生じている（すなわち、動的に応答している）。
一方、写真ｃは、静的に水平荷重を作用させ、構造系が釣合っている状態（静的応答）である。
ここでは、写真c（静止状態）は、写真b（振動中）の最大振幅（最大層間変形角）と同一になるように押している。したがって、動的応答ｂと静的応答cは力学的に等価である。すなわち、変形、層間変位、断面力（曲げモーメント、せん断力etc.）などが同一になっている。
このことは、写真cのような（等価な）静的荷重が、慣性力である地震荷重に代替できることを示唆するものである。この場合、「指で押している荷重＝地震荷重」のように考えることができる。
