鉄筋コンクリート梁の載荷試験 -大学専門課程の実験演習-　
・試験概要：

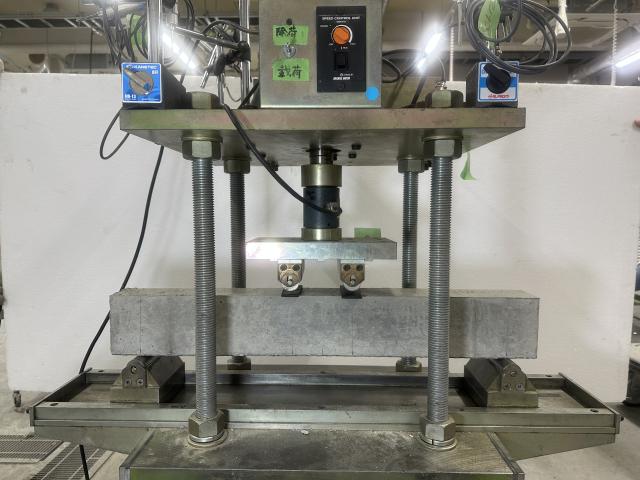

上写真に示すように、鉄筋コンクリート単純梁に対称2点載荷により、載荷試験を実施する。このとき、荷重はロードセル、載荷点変位はデジタル変位計により測定し、データロガーを介してパソコンに収録される（ひずみ測定は省略している）。
試験体寸法は、高さ77mm 幅70mm長さ750mm（載荷スパンは600mm）。引張鉄筋量を3種類用意し、鉄筋コンクリート（鉄筋比＝）および無筋コンクリート（鉄筋比＝0％）。

・考察：

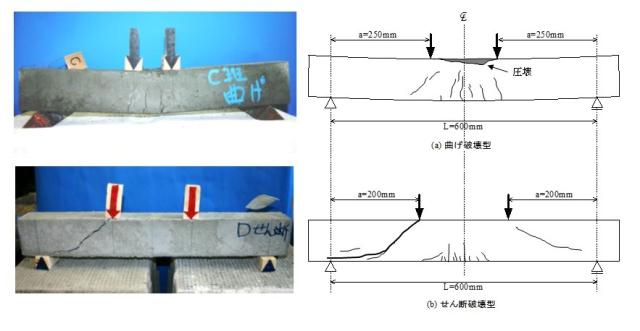

鉄筋コンクリートは、適当量の鉄筋（引張鉄筋）により、初期ひび割れ以降も構造体として機能する。初期ひび割れの後、数本の曲げひび割れが、（正の曲げの場合）下縁より上方に進展する。鉄筋量の増大によって、曲げ耐力は増大する。一方、 無筋コンクリートは、初期のひび割れとともに崩壊に至る。ひび割れは、1本のみが観察され、これがそのまま破断面となる。

【画像 東京都市大学 災害軽減・栗原研究室】
【参考文献：都市工学実験演習　コンクリート実験演習ノート】
